香蕉小视频--氟塑料衬里蝶阀的结构与设计

随着现代石油化工工业的快速发展，早先年出现的衬橡胶、搪瓷阀门已不能满足日新月异的工业需要。人们在不断的寻求最经济、最合理最低碳的方法来解决这些工业需要，因此出现了各种材料的衬里阀门，其中氟塑料衬里阀门是衬里阀门中的一朵奇葩。

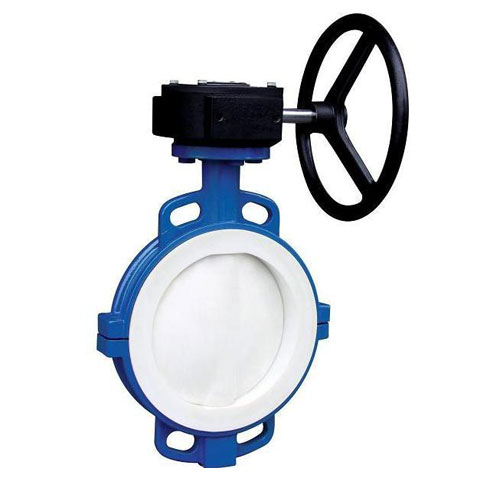

氟塑料衬里蝶阀的结构与设计

1.阀体 2.阀座衬里层 3.蝶板衬里层 4.蝶板 5.O型密封圈 6.防尘密封圈 7.驱动装置

双法兰式连接蝶阀

结构及主要零件名称

　氟塑料衬里喋阀的结构及主要零件名称如图1和图2所示。

1.阀体 2.阀座衬里层 3.蝶板衬里层 4.蝶板 5.O型密封圈 6.防尘密封圈 7.手柄

对夹式连接蝶阀

适用范围

　公称压力确定为≤PN16。氟塑料的承受压力最高可达到2.5MPa，选公称压力PN16为保险值。公称尺寸选定DN50～1200。衬里蝶阀最小公称尺寸为DN50，最大公称尺寸DN1200，也有做到1200以上的。

　适用温度：按所选用的不同材料(金属材料和非金属材料)能承受的温度综合评定。如钢制衬氟塑料(WCB+F46)材料，使用温度为-29℃～150℃。限定最高值不超过150℃。

　适用介质：低黏度酸、碱类腐蚀性介质。主要指酸性、碱性、有机和无机溶剂等强腐蚀性介质。低黏度是相对浓度较高的颗粒状介质而言，氟塑料衬里阀门应尽量避免使用固体颗粒的介质。

结构长度与法兰尺寸

　氟塑料衬里蝶阀结构长度和法兰尺寸，按钢制阀门的相关标准和行业标准执行。结构长度按GB/T12221-2005标准中表10的规定，不论是双法兰连接的结构长度还是对夹连接结构长度，均优先按短系列选用。如用户有要求，按合同协议选用其他结构长度。结构长度包括法兰密封面衬氟塑料厚度。法兰连接尺寸一般按GB/T9113.1的规定。如用户有要求，可按其他的法兰标准设计制造。并限制在法兰端和卡箍连接，不允许采用焊接端连接。因为焊接连接会损坏衬里层而影响产品质量。
